Подобрения на 3D интерфейса
Новите възможности за моделиране на свободни форми в ArchiCAD 15 са отлично допълнени с няколко значителни подобрения по интерфейса, които улесняват създаването и управлението на 3D елементите. Като за начало няма първични или вторични типове изглед за създаване или редактиране на BIM модела – можете да работите във всеки изглед, 2D или 3D и дори в тримерните перспективни изгледи (всички ArchiCAD изображения по-горе са създадени в 3D перспективен изглед). За разлика от това например в Revit всички инструменти за създаване и моделиране са деактивирани в перспективните изгледи. Струва ми се, че за архитектите е доста по-естествено да работят в перспективни изгледи и сега ArchiCAD е една от малкото BIM програми, предлагащи тази възможност.
Друго подобрение – въвеждането на редакционни равнини (editing plane) е видимо в 3D прозореца, като позволява моделирането на елементите да се извършва във видима равнина, а не „във въздуха“. Тази равнина е динамична, автоматично уголемяваща се при добавянето на елементи към модела, така че да побере всички елементи. Можете да използвате тези равнини, за да моделирате елементите по-прецизно чрез изобразяване на мрежа в равнината на желани интервали чрез активиране на опцията Grid Snap. Можете да използвате функцията Tracker за въвеждане на точни координати. Позицията на редакционната равнина може да бъде променена, дори завъртяна, ако се налага. За елементи като shells редакционната равнина се променя динамично в зависимост от позицията на курсора позициониран на различни повърхности, позволявайки да се избират точки при създаването на различни профили, както е показано на фигура 8. Можете също да преместите редакционната равнина по време на редактиращи операции и да я поставите където е нужно, за да изпълните операцията по-прецизно.

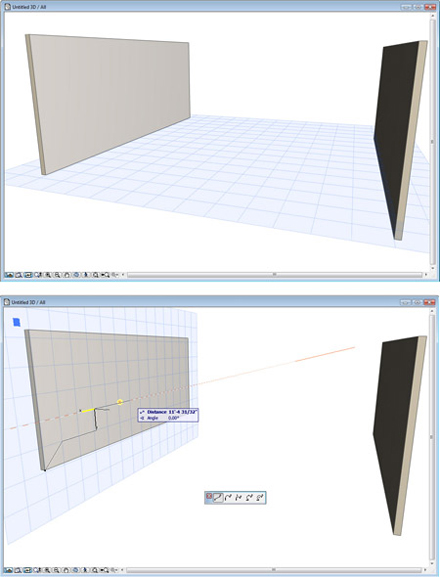

Фигура 8. 3D редакционната равнина е автоматично ре-позиционирана на повърхността, на която се създава профил за генериране на форма чрез линейни повърхнини. Освен това източникът също бива ре-позициониран в ъгъла на повърхността и се активира мрежата, която да осигури прецизно извличане на профила.
Друг елемент от интерфейса в ArchiCAD 15, който е значително подобрен, са водещите линии, които сега са достъпни в 3D. Те осигуряват визуална обратна връзка, докато създавате и модифицирате елементи. Водещите линии се изобразяват по подразбиране като оранжеви прекъснати линии, които биват допълнително подчертани от плътни жълти линии, когато курсурът се премества между X, Y, и Z направленията, като по този начин улеснява следването на координати, когато се налага.
Водещите линии свързани с други елементи като продължената линия на сегмент на стената или допирателна на окръжност се изобразяват в сини прекъснати линии, съпроводени с оранжеви точкови манипулатори. Когато кликнете на тези манипулатори, съответстващите им водещи линии се активират под формата на оранжеви прекъснати линии, които продължават да съществуват в 3D прозореца, докато не завършите операцията, която сте започнали. Така може да ползвате множество водещи линии изобразени в прозореца по всяко време, както е показано на фигура 9.

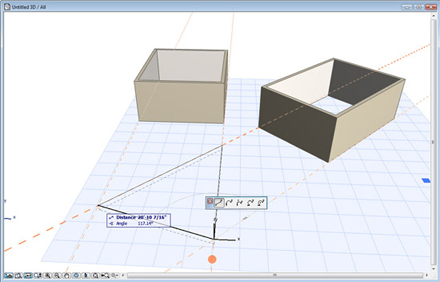

Фигура 9. Изобразяване на множество водещи линии в 3D прозорец за правилно оформяне на елемент по отношение на друг елемент.
Друго подобрение на 3D интерфейса в ArchiCAD 15 е възможността да превключвате между сеченията на редакционните равнини и съществуващите елементи, което осигурява прецизно въвеждане дори на огъната или наклонена геометрия; по-добра обратна връзка, когато елементите са селектирани, правейки ясно кои елементи са пред други елементи; изобразяване на специални редакционни линии като водещите линии на стените и покривите в специфичен цвят, така че да могат да бъдат селектирани по-лесно. Всички тези подобрения улесняват потребителите при работа в 3D като осигуряват възможността да се създават и редактират модели по-прецизно само с няколко стъпки.
Поддръжка на работна среда за преустройство
Въпреки че свободата на проектиране е основна тема за ArchiCAD 15, друга ключова функционалност на програмата е поддръжката на среда за реализиране на проекти за реконструкция и преустройство, които в последно време са повишили броя си в сравнение с тези за нови сгради. ArchiCAD 15 въвежда новата палитра Renovation, която може да бъде използвана за установяване на модела според различните реновационни филтри, което се допълва от възможността за задаване статус на обектите, т.е. да се обозначи дали те да бъдат запазени, премахнати или вече са част от новата конструкция.
Специалните реновационни филтри работят както в 2D, така и в 3D изгледи. Фигура 10 показва проект за реконструкция, изобразен чрез различните реновационни филтри, започвайки със съществуващия план и постепенно преминавайки през плана за събаряне (demolition plan), планът след премахването на елементи, новата конструкция, съпоставена с елементите, които трябва да бъдат премахнати и накрая само новата конструкция.

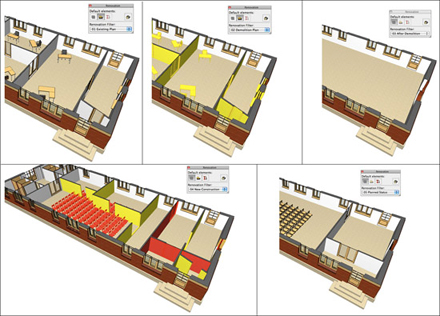

Фигура 10. Моделът на проекта за реконструкция разгледан през различните реновационни филтри, които се задават от палитрата Renovation.
Филтрите могат да бъдат настройвани от диалога Renovation Filter Options (фигура 11), където можете да зададете точни настройки за изобразяването на съществуващите елементи, тези за премахване и новите елементи. Там ще откриете различни предварително изготвени стилове на изчертаване, които съдържат тип линии, цвят, материал и т.н. Налични са и допълнителни опции за настройване на филтрите, за да отговарят на различни офис или локални стандарти в различните части на света. Освен това вие сами можете да създадете стил, ако се налага. Като цяло намирам новият реконструктивен интерфейс за изключително приятен и лесен за употреба; много ефективен със способността за лесно обозначаване и ориентиране кои елементи са нови, кои да бъдат запазени и кои да бъдат премахнати. Тези специфики, които предлага ArchiCAD 15 са в ярък контраст с останалите BIM приложения, които използват базовата функционалност за построяване на модела, вместо да осигурят директната поддръжка на специфична работна среда.

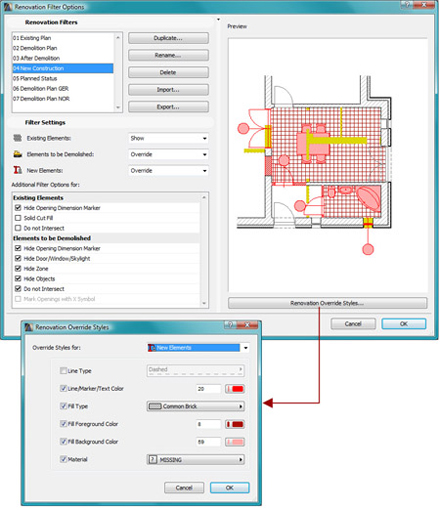

Фигура 11. Възможността да настроите потребителски различни филтри за реконструкция, използвайки диалога Renovation Filter Options.
Други подобрения
ArchiCAD 15 предлага и някои допълнителни подобрения, които обхващат няколко фронта. Един от тях е сътрудничеството между отделните дисциплини. IFC интерфейсът е оптимизиран така че допълнително улеснява процеса по обмяна на данни за модела. IFC свойствата на елементите вече са интегрирани в инструментите на ArchiCAD и могат да бъдат използвани и редактирани направо от различните диалогови прозорци за настройки на елементите, както е показано на фигура 12.

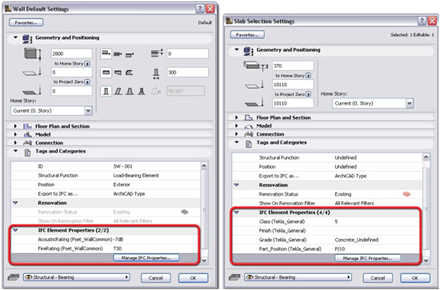

Фигура 12. IFC свойствата сега са естествени параметри, които могат да бъдат добавяни и редактирани от различните диалогови прозорци за настройка на елементите.
Импортът и експортът на IFC файлове сега е почти два пъти по-бърз. IFC функцията „compare and merge“ (сравни и обедини), която беше въведена с ArchiCAD 14 също е развита и усъвършенствана. Функцията за откриване на промените в модела сега позволява да изберете и редактирате според нуждите си предпочитан транслатор, а промените в модела могат да бъдат по-добре управлявани от палитрата mark-up tool. Можете да разпознавате променените елементи, постъпващи от различни версии на файловете, тъй като те се изобразяват в различни стилове. Когато сливате IFC файл, може да определите към кой етаж в ArchiCAD внесените данни от IFC модела да бъдат добавени.
Още едно улеснение при сътрудничеството между дисциплините е експортът на опростен модел. Ако целта при обмяната на модела е да бъде изобразена само неговата геометрия – както в MEP програма например – опростеният BREP (показване на граници) геометричен експорт предлага точно това. Тази опция осигурява точно геометрично представяне на сечението на елементите, без да носи в себе си всички свойства и данни за тях.
Други подобрения в ArchiCAD 15 са прибавянето на нови обекти към ArchiCAD библиотеката в ключови области като природосъобразния дизайн, медицинския и здравословен дизайн, по-съвременна визуализация и елементи от обзавеждането, допълнителни врати и прозорци. Преместването на библиотеки от по-стари към по-нови версии на ArchiCAD също е по-лесно. ArchiCAD 15 вече предлага пълна поддържа на 64-битов Mac, което позволява потребителите на ArchiCAD, работещи под MacOS да се възползват от предимството при управлението на по-голяма памет, предлагано от 64-битовата технология. Функцията Autosave е подобрена и осигурява 100% сигурност на данните чрез непрекъснато записване на всички промени докато вие работите. И накрая вътрешните процеси на BIM сървъра са оптимизирани, позволявайки един BIM сървър да управлява множество проекти по-ефективно, като времето за връзка е значително намалено.
Анализ и Заключения
С 15-а версия ArchiCAD е детайлно насочен към едно от главните си ограничения досега: невъзможността за създаване на BIM елементи със свободни форми в рамките на приложението. Всъщност това е ограничение, което основните конкуренти все още имат, така че след BIM сървъра и условията за сътрудничество, въведени с ArchiCAD 13, от Graphisoft още веднъж се изкачиха на върха с ArchiCAD 15. Новият Shell tool със способността си да създава форми чрез екструзия, използване на ротационна равнина и използване на линейни повърхнини, заедно с огромния брой параметри и интерактивни опции за редакция, позволяват виртуално всяка форма от сградата да бъде моделирана. Graphisoft предлага редица видео материали, които демонстрират как различни исторически и съвременни сгради с неправилни форми биват моделирани с инструмента Shell. Бях впечатлена от това колко пълноценно е внедрен shell tool, за разлика от обикновено елементарните опции достъпни за нов инструмент – никога няма да си помислите, че досега не е бил част от ArchiCAD.
Разбира се, ArchiCAD все още не предлага специално предназначена инструменти, които позволяват да създадете бързо обемни решения, като оставим настрана тези с основни форми. Това е област, в която Revit извърши значителни подобрения в последните две версии, а Bentley въведе на свой ред някои новости като възможността Push/Pull, за да направи по-лесно и интуитивно създаването на обемни решения. Няма съмнение, че не съществува безпроблемна връзка между началните обемни решения и детайлния модел на сградата в нито една от тези програми – все още е необходимо допълнително изясняване на връзките между двата модела.
А от гледната точка на Graphisoft защо да преоткриват колелото, когато съществуват вече популярни инструменти като SketchUp (който се свързва директно с ArchiCAD чрез филтър) използвани за концептуален дизайн? Трябва ли или не BIM програмата да предлага възможности за обемни решения продължава да бъде спорна тема – винаги ще има потребители, които предпочитат тази функция да е достъпна в BIM приложението, докато други предпочитат да използват по-интуитивното и плавно моделиране на допълнителни специализирани инструменти като SketchUp или Bonzai3D и след това да внесат създадения с тях модел в BIM програмата и да продължат да го развиват.
Много е важно да разглеждаме новите възможности за създаване на свободни форми на ArchiCAD в контекста на инструменти като GenerativeComponents или Digital Project на Bentley (описани подробно в BIM Evaluation Study Report), които не са просто възможност за създаване на сложни форми, а също и направляване на самия процес посредством ползването на параметри, така че измененията по тях могат да бъдат направени чрез просто променяне на стойностите на параметрите, без нуждата от преработване на формата. От тази гледна точка Shell tool на ArchiCAD е не толкова сложен, тъй като всяка необходима промяна трябва да се нанесе директно върху формата, вместо чрез настройване на параметри. Разбира се GenerativeComponents и дори Digital Project са далеч по-сложни за употреба за повечето архитекти, но е важно да имаме предвид тази забележка. Трябва да се отбележи и че ArchiCAD включва и GDL – обектно ориентиран език, който позволява на потребителите да програмират всяка форма, която математически можем да си представим – опция, налична за тези, които проявяват интерес, но не директно достъпна в Shell tool.
Друго основно ограничение на програмата, което продължава да присъства е липсата на асоциативна опция за редактиране на основни строителни елементи, която да поддържа техните взаимовръзки, когато се извършват модификации. Докато асоциативността е добре приспособена при новите покривни форми, колкото и сложни да са те, все още е досадно/неприятно, че стените например трябва да бъдат избрани с инструмента marquee и след това „разтегнати“, за да се запази връзката между тях. Това е толкова основна характеристика в повечето BIM инструменти (достъпна е дори във Vectorworks Architect, както е описано в последната им рецензия), че липсата ѝ в ArchiCAD го прави да изпъква като възпален палец. От Graphisoft би трябвало да преосмислят консервативния си подход по отношение на асоциативността, и да преразгледат и преосмислят много от традиционните си инструменти, за да ги накарат да се държат по по-модерен и интелигентен начин, не само за да не изостават при конкуренцията с другите BIM програми, но и за да осигурят повече плавност при моделирането и редактирането в ArchiCAD. Би било добре и ако програмата има възможност да отваря няколко проекта без да е необходимо потребителят да отваря няколко отделни сесии на ArchiCAD, както е в момента.
Документацията, отнасяща се към програмата както винаги е на изключително високо ниво, а в тази версия е допълнена и от огромен брой видео клипове и онлайн демонстрации, които описват и обясняват ключовите характеристики в детайли. На практика има видео за всяка нова характеристика, за която бих искала да науча повече. Подобренията по 3D интерфейса са изумителни със своите обхват и дълбочина, правейки работата в тримерна среда в ArchiCAD толкова лесна, колкото в 3D моделиращи приложения като form.Z. Новият Roof tool е изключително мощен, а възможността за добавяне или отстраняване на отделни парчета от сложен покрив само с един клик на магическата пръчка (Magic Wand tool) е наистина невероятна. Друго много впечатляващо нововъведение е специализираната работна среда за преустройство, както и лесният и интуитивен начин, по който се работи над проекти от този тип.
Обобщено бих казала, че ArchiCAD продължава да бъде много впечатляваща BIM програма, която отделя в детайли внимание на специфични теми в различните си версии, докато не затвърди позициите си на лидер в тези области. Не можем да го определим като най-добрата програма във всеки един аспект, но потребителите на ArchiCAD, които са го признали като „своето“ BIM приложение, определено ще останат доволни от своя избор, тъй като новите възможности, въведени с 15-а версия им предоставят нови широки хоризонти.
За автора
Лахми Кемлани е основател и редактор на изданието AECbytes. Тя има докторска степен по архитектура от Калифорнийския университет в Бъркли, където е специализирала интелигентно моделиране на сгради, и работи като консултант и автор на статии в областта на технологиите за архитектурни и инженерни фирми.
