Можете също да разглеждате директно в портала на адрес: http://bimcomponents.com/ (вижте фигура 6). Това е публичен сайт, който съдържа GDL обекти. (GDL значи Geometric Description Language и представлява файловият формат на ArchiCAD обектите; по-напредналите потребители на GDL могат дори да го използват, за да създават обекти чрез писане на скриптове.) Абсолютно всеки може да влиза в портала, да разглежда, търси и дори да изтегля обекти безплатно. За да качват обект (което е възможно както през браузър, така и директно от ArchiCAD), да коментират или оценяват обектите, потребителите трябва първо да се регистрират, използвайки валиден имейл адрес. Не е задължително да бъдете ArchiCAD потребител, за да имате достъп и да качвате обекти в портала BIM Components.

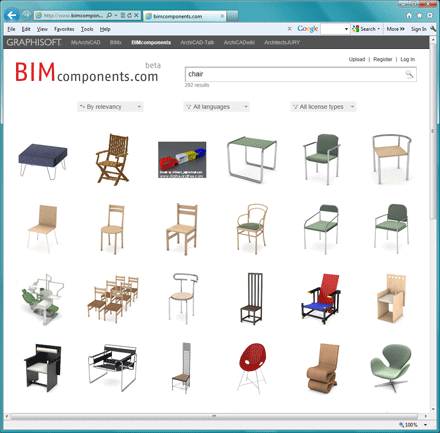

Фигура 6. Порталът BIM Components
Обектите в портала са BIM- подготвени, което означава, че те са асоциирани с BIM информация. Фигура 7 илюстрира това за един от обектите от портала, за който е избрана опцията Download and Embed.

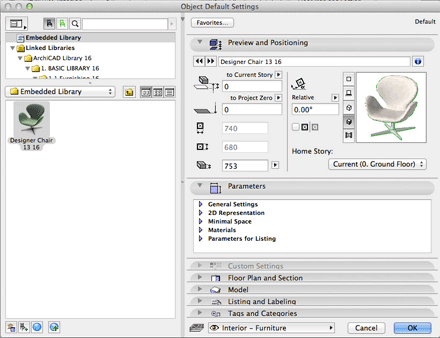

Фигура 7. Един от компонентите селектиран във фигура 5, който беше изтеглен от портала BIM Components и вграден в текущия проект. Кликване върху него показва, че той притежава пълен набор свойства, които всеки BIM елемент трябва да има.
ФУНКЦИОНАЛНОСТ ЗА ИЗВЪРШВАНЕ НА ЕНЕРГИЙНИ АНАЛИЗИ
Друга ключова характеристика на ArchiCAD 16 е вградената функционалност за извършване на енергийни изчисления, което е резултат от интегрирането в ArchiCAD на цялата функционалност на EcoDesigner. Всъщност функционалността на EcoDesigner не е просто интегрирана, а наново въведена, за да функционира на естествена ArchiCAD основа.
Главната причина за превръщането на енергийните анализи в естествена ArchiCAD функция е желанието природосъобразните анализи да станат достъпни за всички ArchiCAD потребители именно в програмата, в която моделът на сградата е създадаен, без да има нужда от експорт към друго приложение или изтегляне на някакъв плъг-ин. Тази нова функционалност е разработена за използване още в ранната фаза на проектиране, когато стратегиите за намаляване на разходите могат да бъдат ефективно сравнявани и осъществявани.
Енергийната оценка разчита на анализ на геометрията на BIM модела и данни за времето час по час в зависимост от местоположението на сградата. Повечето от анализите на геометрията са автоматизирани – когато опцията Енергийна Оценка е избрана, архитектурния модел на сградата директно се трансформира в енергиен модел. Прозрачни и непрозрачни елементи на строителната обвивка и вътрешните структури автоматично биват оркривани и описани с техните съответни свойства. Един ArchiCAD елемент бива автоматично разделен на няколко части в зависимост от неговата позиция (например подземни и надземни части) с цел да се генерира прецизно изчисление. Налични са множество опции за визуализация на енергийния модел, една от които е показана на фигура 8.

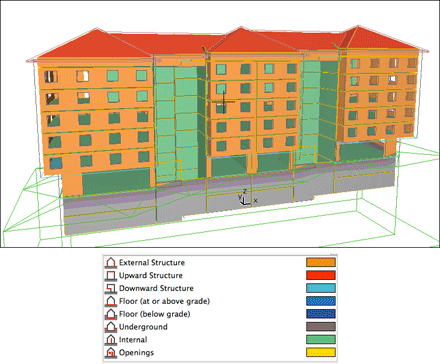

Фигура 8. Една от наличните опции за визуализиране на енергийния модел.
Ако е необходимо можете да присвоите допълнителни данни към енергийния модел на сградата лесно и удобно от разширените вградени списъци: физически свойства на конструкциите и отворите; различни засенчващи устройства; настройки на околната среда като тип почва, околни повърхности, защита от вятър; експлоатационен профил на сградата (вижте фигура 9); типа MEP система, включително основните методи за отопление, охлаждане, подгряване на вода и вентилация; всякакви зелени системи като слънчеви колектори, термо помпи, първична енергия, емисии CO2 ; цени на локалните енергийни източници. Климатичните данни могат да бъдат въведени от файлове с аналитични метеорологични данни или получени от онлайн сървър.

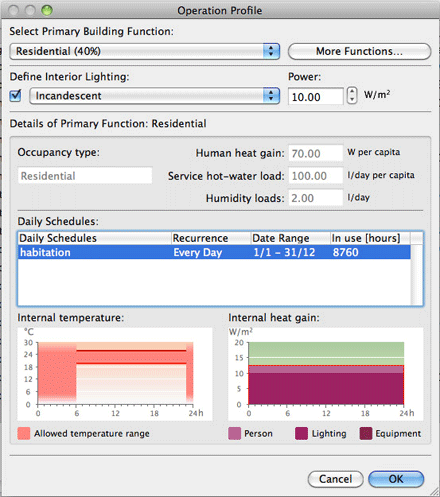

Фигура 9. Определяне на експлоатационен профил на сградата за нуждите на енергийната оценка.
След като всички необходими данни са въведени, може да бъде изготвен енергийният доклад. Както при познатия ни EcoDesigner, енергийният анализ е извършен от утвърдения и сертифициран инструмент за енергийни изчисления VIPCore. Той използва прецизен динамичен изчислителен алгоритъм, който изготвя енергиен доклад (Energy Evaluation Report), представляващ подробна диаграмна и цифрова обратна връзка за енергийното действие на структурите, както е показано на фигура 10. Годишната консумация на енергия, според типа консумация (отопление, охлаждане, осветление и пр.) и първичната енергия (газ, въглища, електричество и пр.); емисиите въглероден диоксид, резултат от експлоатацията на сградата в течение на една година; както и месечен енергиен баланс, който съпоставя количествата енергия, които сградата отделя с количествата, които поглъща от околната среда и от своите собствени топлинни източници.
Можете да използвате данните от този енергиен доклад, за да оптимизирате параметрите на своя дизайн, като район и ориентация на сградата, разпределение на прозорците, засенчване, композити, съотношение на остъклението, зелени стратегии и т.н. с цел да се минимизира енергийната консумация и въглеродния отпечатък.

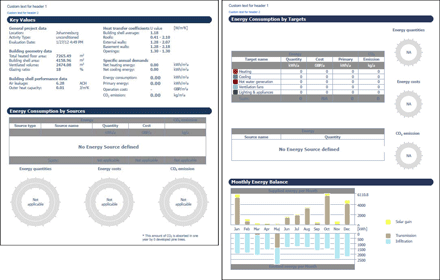

Фигура 10. Енергийният доклад генериран след въвеждане на всички данни за сградата
ДОПЪЛНИТЕЛНИ АКЦЕНТИ
Другите акценти по отношение на ArchiCAD 16 падат върху няколкото IFC подобрения като по-лесното управление на IFC свойствата, поддръжка на множество IFC стандарти, разширена IFC база данни с нови типове данни, които да отговарят на тези стандарти. ArchiCAD 16 се характеризира още с интеграцията с популярното приложение за автоматично извличане на спецификации от модела e-SPECS. Открояват се и няколко подобрения, отнасящи се до производителността, които правят моделирането и сътрудничеството между ArchiCAD потребителите по-лесни и по-ефективни.
АНАЛИЗИ И ЗАКЛЮЧЕНИЯ
В последния преглед, който направих за Revit Architecture 2013, конкурентен BIM продукт, аз го разкритикувах за това, че не притежава никакви „променящи играта“ подобрения, за това че не предлага мащабни визии или всеобхватни теми, а вместо това разчита на усъвършенстване на няколко от наличните си функции. ArchiCAD 16 се справи по-добре в състезанието, тъй като представи напълно нов инструмент, който позволява на потребителите да създават концептуални модели със свободни форми вътре в рамките на програмата.
С Morph tool ArchiCAD заличи отдавнашното си ограничение, а именно – липсата на среда за концептуално моделиране. И докато аз не го намирам за така лесен за употреба като SketchUp, което е най-популярното приложение, използвано от архитектите за създаване на концептуални модели, инструментът всъщност може да бъде използван изключително ефективно от ArchiCAD потребителите-експерти. Morph tool предлага много повече възможности в сравнение с опциите за моделиране на SketchUp. Преди всичко Morph tool дава на ArchiCAD възможности за тримерно моделиране на свободни форми, което е трудно да срещнеш в друго BIM приложение. Това дава на ArchiCAD право съвсем заслужено да претендира за лидерска позиция в тази сфера.
Създаването на портала BIM Components е друго изключително силно предимство за ArchiCAD, което се отнася до нуждите на потребителите от достъп на мига до разнообразно съдържание за своите модели. Revit вече има някаква интеграция с Autodesk Seek, така че потребителите му имат достъп до външно съдържание, но за ArchiCAD потребителите порталът BIM Components задоволява крайната необходимост от по-добра връзка с „външния свят.“
С този добре интегриран портал с приятен дизайн ArchiCAD потребителите могат свободно да споделят съдържание и да допринасят за обогатяването му, а производителите на продукти, свързани със строителството могат да ги представят пред целевата аудитория. По този начин, с този портал, Graphisoft успява да създаде огромна общност от ArchiCAD потребители, които могат да споделят модели и да откриват потребителски създадени компоненти за своите проекти много по-лесно от преди. Към момента по-голямата част от съдържанието в портала е създадено от Graphisoft и нейни представители, тъй като самия портал е факт само от няколко дни.
Другото основно подобрение, каквото безспорно е вграждането на възможностите за извършване на енергийни анализи, несъмнено ще бъде оценено и полезно за ArchiCAD потребителите. Новостите по отношение на поддържането на IFC подкрепя поетия ангажимент от Graphisoft по отношение на оперативната съвместимост и нейните стремежи към отворен BIM (за безпроблемна обмяна на данни между AEC специалистите, които използват различни BIM приложения, когато им се наложи да работят съвместно.)
За финал искам да кажа, че ArchiCAD 16 има значителни нови характеристики, които правят програмата лидер сред конкурентите в някои области. Но въпреки това и той не е по-близо от другите програми до трансформирането на BIM в по-интелигентен метод, така че AEC специалистите да не се сблъскват с необходимостта от старателно моделиране на всеки детайл от сградата, а да се концентрират върху предоставянето на идеи от висок клас, като разчитат на интелигентността на своя софтуер за реализирането им в детайли. Като цяло, настоящите BIM приложения, включително и ArchiCAD, не са направили някакви постижения на този фронт. Би било чудесно ако Graphisoft може да прилага своите сериозни технологични умения за драстично подобряване на BIM, където еквивалента на „салфетка-скица“ може да бъде основание за автоматично моделиране на голяма част от сградата.
За автора:
Лахми Кемлани е основател и редактор на изданието AECbytes. Тя има докторска степен по архитектура от Калифорнийския университет в Бъркли, където е специализирала интелигентно моделиране на сгради, и работи като консултант и автор на статии в областта на технологиите за архитектурни и инженерни фирми.
