Обичайно всяко лято Graphisoft реализира нова версия на популярния си BIM архитектурен софтуер ArchiCAD и, следвайки тази схема, миналия месец компанията представи ArchiCAD 18. Това събитие съвпадна с 30 годишния юбилей на програмата, което добави допълнителна доза вълнение не само за компанията, но и за цялата общност от ArchiCAD потребители, разработчици, сътрудници и консултанти по целия свят. ArchiCAD определено държи силни позиции в конкуренцията с Revit, като осигурява така необходимата алтернатива на AEC професионалистите с различна философия и подход, което му печели предана потребителска база. Все още ArchiCAD е синоним на Graphisoft, но е задължително да обърнем внимание на разширеното продуктово семейство на компанията, която в последните години създаде допълнителите приложения BIMx Docs и абсолютно новия BIMcloud, който беше официално представен в Токио преди няколко месеца. Тези две приложения, подобно на ArchiCAD, са категорично позиционирани в BIM категорията, потвърждавайки и ангажираността на компанията в тази сфера.
Всяка нова версия на ArchiCAD, в типичния за Graphisoft стил, е изградена върху тема. Поглеждайки назад към последните няколко реализации, ще си припомним темите за сътрудничество и екипна работа в ArchiCAD 13, оперативната съвместимост и отвореното сътрудничество над проект за ArchiCAD 14, разширяване на проектантската свобода чрез Shell tool в ArchiCAD 15, разширяване на проектантската свобода чрез Morph tool в ArchiCAD 16, заедно с усъвършенстван достъп до всяко BIM съдържание, а с ArchiCAD 17 получихме по-детайлен BIM. Тъй като ArchiCAD 18 предлага множество подобрения на няколко фронта, ще започнем с най-впечатляващото – драматично подобрената визуализация чрез напълно нов вграден модул, което превръща „креативния поток“ в основна тема на тази версия. Нека прегледаме подробно детайлите около визуализацията, заедно с нововъведенията и усъвършенстването по отношение на моделиране, документиране, сътрудничество и взимодействие, идващи с ArchiCAD 18.
Нов модул за визуализация
В ArchiCAD 18 досегашния инструмент за визуализация Lightworks е заменен от новия CineRender на Maxon, което осигурява много по-високо качество на резултатите от вграденото рендериране, в сравнение с предходните версии. Ако надникнем назад в историята на приложението ще си припомним, че Lightworks rendering engine беше първото вградено приложение за рендериране в самия ArchiCAD още през 2004г., когато версията беше девета. Това беше силен тласък напред за ArchiCAD по онова време, тъй като позволяваше на потребителите да генерират фотореалистични изображения на модела в самата програма за проектиране, без да е необходимо да разчитат на допълителен софтуер.
Визуализациите, създавани с Lightworks бяха със сравнително добро качество, особено в сравнение с вградените възможности за рендериране на други BIM програми. Сега ArchiCAD 18 значително подобрява възможностите в тази област, чрез въвеждане на модул за визуализация от Maxon – компанията разработчик на приложението за професионална 3D визуализация от супер висок клас – Cinema 4D. (Maxon също като Graphisoft е част от Nemetschek Group.) Новият CineRender 14, който е абсолютно същият, използван в Cinema 4D, изкачва вградените възможности за визуализация на ArchiCAD на съвсем ново ниво, възпроизвеждайки зашеметяващи графики, които са толкова реалистични, че е трудно да ги различиш от действителни фотографии (вижте изображение 1). Някои от факторите, които допринасят за високото ниво на реализъм са: по-добро разпределение на светлината, реалистични отражения и по-добро представяне на повърхностните материали.

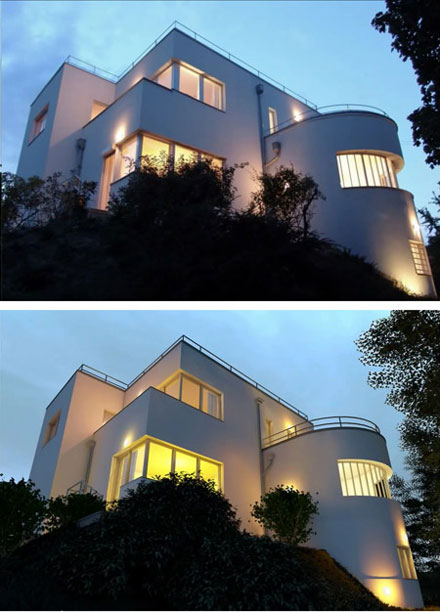

Фигура 1. Горното изображение представлява реална снимка на сграда, а долното – ArchiCAD визуализация на същата сцена.
Новият CineRender е избран не само заради неизмеримите си възможности за визуализация, но и заради лекотата на работа. За разлика от своя предшественик, при който индивидуалните настройки на рендериране бяха доста сложни и не така интуитивни, CineRender извършва фото-изстрел с един бутон, подобно на фотоапарат, снимащ на автоматичен режим, което позволява на неопитни потребители да създават професионални визуализации с изумителна лекота, като използват слайдерите за задаване на основни параметри. В същото време са налични и множество прецизни настройки на визуализацията – отново аналогично на множеството опции на професионалния фотоапарат – които експертите по визуализация могат да използват, за да постигнат търсения ефект. Дори може да се направи и крачка напред, чрез използване на лесната връзка между ArchiCAD 18 и Cinema 4D, за да бъде продължена визуализацията на модела в специализираната за визуализация и анимация среда на това приложение.

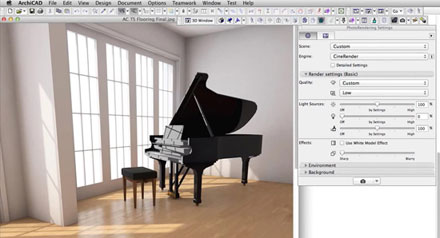

Фигура 2. Визуализация, създадена в ArchiCAD 18, чрез използване на настройките по подразбиране на CineRender, сходни с автоматичния режим на фотоапарат.
Други предимства на новия модул за визуализация (фигура 3) са: по-бърз предварителен преглед на визуализацията, който започва от центъра на изображението – обичайно фокус на изображението – и продължава към краищата, вместо типичната последователност отгоре надолу; поддръжка на фонов режим на работа, която не просто използва множеството ядра на машината, ускорявайки процеса, но и извършва изчисленията на заден план, докато ArchiCAD остава на разположение за изпълнение на други задачи; разширени библиотеки; достъп до набора материали на Cinema 4D и възможност за изтегляне на безплатни материали от портала BIMcomponents.com; нови обекти – лампи, към които могат да се прилагат различни настройки на осветление, като паралелно светене, зона на осветяване и т.н.

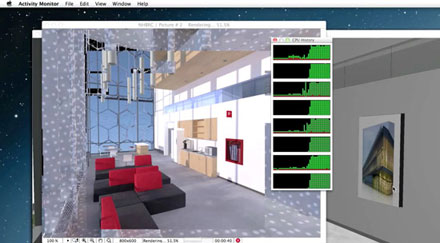

Фигура 3. Процесът по създаване на визуализация в ArchiCAD 18.
Подобрения при моделирането и документирането
В зоната на моделиране, главното подобрение в ArchiCAD 18 е възможността за редактиране на множество елементи, при която желана операция може да бъде приложена към различни (предварително селектирани) елементи по едно и също време. Това е илюстрирано на фигура 4, на която прорез в подова плоча е приложен към всички плочи, които са били селектирани, улеснявайки и ускорявайки моделирането на стълбище или асансьорна шахта, които преминават през всички етажи на сградата. Не е задължително селектираните елементи, върху които се прилага операцията, да бъдат от един и същи тип; те могат да бъдат различни.

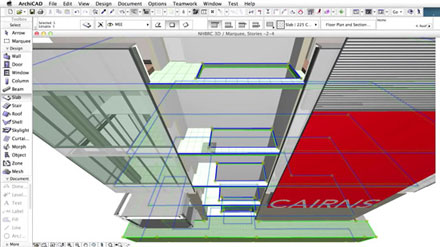

Фигура 4. Новата възможност за редактиране на множество елементи едновременно.
В ArchiCAD 18 се открояват и две значителни подобрения свързани с документирането. Налична е абсолютно нова функционалност за управление на промените, която проследява и автоматично документира промените в модела на сградата, като по този начин помага да се облекчи правната отговорност на архитекта, когато издава нов набор чертежи за консултанти, клиенти, предприемачи и пр., като гарантира, че това е правилният чертеж и промените са точно документирани.
Все още AEC индустрията разчита твърдо на 2D проектна документация и за архитектите е сериозно предизвикателство да управляват и документират множеството промени в дизайна по време на жизнения цикъл на проекта. Още повече, че има строги правила за начина, по който тези промени трябва да бъдат съобщавани и споделяни: когато и да бъде извършена промяна се представят само модифицираните слоеве, като отделните промени в списъка с историята на промените трябва да бъдат документирани на всеки план. Процесът поглъща много време, дълъг е и скучен, и предразположен към грешки, което превръща автоматичното управление на промените в една от най-желаните от страна на потребителите нова функция в ArchiCAD 18.
(вижте фигура 5).

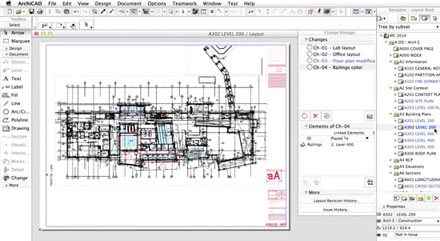

Фигура 5. Въвеждане и управление на промените в проекта чрез новите в ArchiCAD 18 Change tool и Change Manager. Книгата на проекта в Навигатора показва всички планове, върху които се е отразила промяната, описани в синьо.
Множество модификации могат да бъдат групирани заедно под едно наименование на промяна. В Layout Manager всички планове, които са повлияни от направените промени се изобразяват в син цвят (фигура 5). Таблицата с историята на промените (Revision History) също се актуализира автоматично. Когато всички промени са извършени, може да бъде публикуван нов набор чертежи посредством Issue Manager (фигура 6), който автоматично събира всички планове, засегнати от промените. Планове могат да бъдат добавяни и премахвани, ако е необходимо, преди набора за публикуване да бъде затворен. И накрая, когато дойде време за принтиране, Publisher може автоматично да изобрази и принтира само плановете от определен набор.

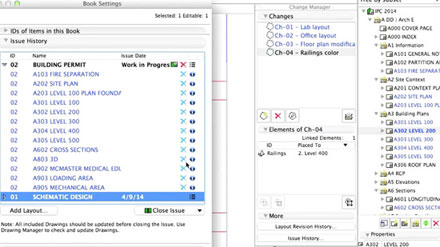

Фигура 6. Създаване на нов набор чертежи за публикуване чрез интерфейса на Issue History, който автоматично прави списък с променените планове и позволява добавянето на нови, ако е необходимо.
Друго значително подобрение в ArchiCAD 18 е усъвършенстваната поддръжка на PDF формат, който се превърна в стандарт при документирането на строителна информация. Когато публикувате PDF файл от ArchiCAD, вече е включена опция за експорт на слоеве, което позволява на получателя на PDF файла да види цялостната структура на ArchiCAD слоевете и да включва или изключва отделни слоеве при необходимост (фигура 7). Възможността за достъп до отделни слоеве е налична и при импорт на файлове в ArchiCAD 18. Тази опция не просто добавя слоевете на чертежите към ArchiCAD проекта, като предоставя възможност за индивидуалното им мнипулиране, но и прави възможно индивидуални елементи от внесения PDF да бъдат редактирани, оразмерявани и т.н. (фигура 7).

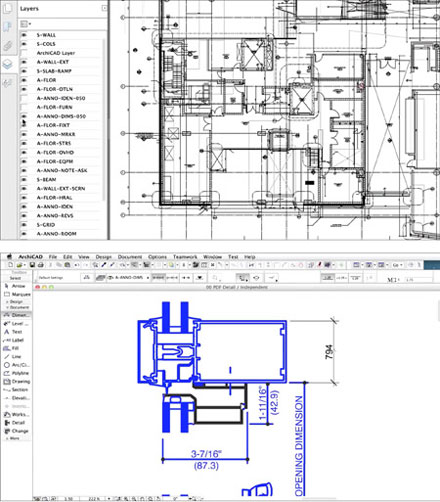

Фигура 7. Усъвършенстваната поддръжка на PDF в ArchiCAD 18. Горното изображение показва PDF файл, който е експортнат заедно със слоевете, което позволява те да бъдат изключвани и включвани. Долното изображение показва PDF чертеж от производител, който може да бъде раздробен при внасяне, за да бъде редактиран и оразмерен.
Open BIM, Оперативна съвместимост и Сътрудничество
Graphisoft винаги е била строг поддръжник на сътрудничеството и оперативната съвместимост, и един от основните софтуерни производители, стоящи зад инициативата „Open BIM“, стартирала през 2012-а година и целяща безпроблемен обмен на данни между различните BIM приложения и осигуряване на по-добро сътрудничество между отделните дисциплини в екипа. Основна опора на тази инициатива продължава да бъде формата IFC и точно както при предишните си версии на ArchiCAD, в 18 -а се продължава усъвършенстването на IFC възможностите на програмата. Характеристиките в тази сфера са: прецизно управление на IFC данните, в това число – етикетиране и филтриране преди експорт; IFC висококачествен експорт в най-новия сертифициран формат (IFC 2×3); поддръжка на различни IFC изгледи (Coordination View, Basic FM Handover View); поддръжка на стандарти като COBie; подобрено управление на големи IFC файлове, които могат да бъдат експортвани от други приложения и актуализиран филтър за Revit 2015, който осигурява по-плавни IFC-основани работни процеси между ArchiCAD и Revit. Целта, в основата си, е да се поддържат всички основни международни IFC стандарти. Интерфейсът за управление на IFC данните е значително опростен.
С 18-а версия ArchiCAD въвежда и пълна поддръжка на BCF формат (BIM Collaboration Format). BCF е отворен файлов формат, който позволява добавянето на текстови коментари и скрийншотове за по-добра комуникация при координацията на проекта (фигура 8). ArchiCAD 18 интегрира BCF информацията в BIM модела естествено под формата на ArchiCAD Mark-Up записи. BCF може да се счита за част от работния процес на IFC-базирано сътрудничество, и е одобрен от buildingSMART. Чрез поддръжката на BCF, ArchiCAD може да се свързва по-безпроблемно с други BIM приложения, които поддържат този формат, в това число конструктивни и MEP като Solibri Model Checker, Tekla BIMsight, Navisworks, Tekla Structures, Revit. MagiCAD и други.

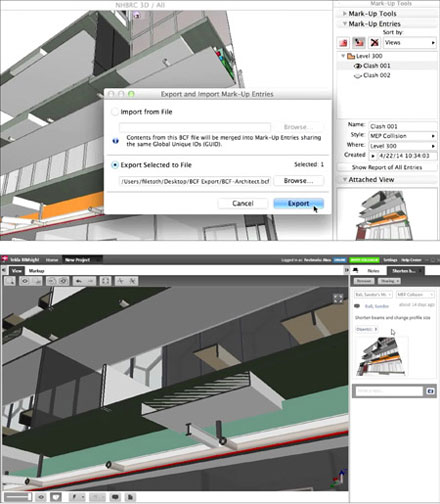

Фигура 8. Горното изображение показва конфликт, открит в ArchiCAD 18, който ще бъде експортнат в BCF формат. Тогава файлът може да бъде отворен и прегледан във всяко приложение, което поддържа BCF формат като Tekla BIMsight, показано на долното изображение.
Освен това ArchiCAD 18 е обединен с новия BIMcloud, като чрез него се осигурява сътрудничество в реално време между членовете на екип, разпръснати навсякъде по света, посредством обикновени компютри и мобили устройства.
Анализи и заключения
В последно време винаги е имало драматични подобрения и нововъведения във всяка нова версия на ArchiCAD. И тази година тенденцията е запазена посредством впечатляващата вградена възможност за визуализация, осигурена от новия модул CineRender. Потребителите ще са доволни от предоставената им възможност да създават висококачествени визуализации на своите проекти в самия ArchiCAD. Новите възможности за управление на промените и усъвършенстваната поддръжка на PDF ще бъдат много полезни за всички архитекти, тъй като 2D документацията все още е задължително изискване в индустрията. Ограниченият брой подобрения, свързани с моделирането е малко разочароващ и се надявам, че в Graphisoft ще наблегнат на това в слеващите версии, за да подготвят по-добре своя ArchiCAD за бъдещия AEC свят, където моделирането ще има значително предимство пред чертежите.
Работата с ArchiCAD 18 беше първият път, в който имах възможнността да видя BCF (BIM Collaboration Format) в действие и бях впечатлена от това колко лесно беше да внеса несъвместимост, установена в ArchiCAD в приложение за координация като Tekla BIMsight за установяване на по-детайлно сътрудничество между отделните дисциплини. Според мен това е начинът, по който би трябвало да работим съвместно в строителната индустрия с всяка специалност, използвайки нейните най-добри приложения, като имаме възможността да споделяме безпроблемно съответните данни. Радвам се на усилията и успехите на производители като Graphisoft, които работят по посока на оперативната съвместимост, сътрудничеството и IFC, и демонстрират как трябва да се използват те, за да се решат актуални проблеми в индустрията. Това превръща IFC в много повече от теория; превръща го във формат, който се поддържа от нарастващ брой производители на AEC технологии и който е от все по-голямо значение в проектирането и изграждането на сгради.
Подобренията в ArchiCAD 18 добавят към вече дългия списък силни страни на програмата (версии за Windows и MacOS, използва пълната мощност на хардуера с поддръжка на множество процесори, 64-битови версии, файловете са сравнително малки, дори и при големи и сложни проекти, благодарение на ефективното вътрешно структуриране на данните) още редица важни функции. Въпреки че е категоризирано като архитектурно BIM приложение, ArchiCAD 18 минава отвъд това определение. Той може да внесе множество модели и да провери за конфликти, позволявайки всеки открит проблем да бъде решен в програмата; може да изпраща BIMx и BIMx Docs файлове за лесна навигация из модела на сградата на мобилно устройство; притежава вградени възможности за сътрудничество, които улесняват сформирането на екип и работата в този екип; улеснява сътрудничеството в реално време между членовете на разпръснат екип чрез Graphisoft’s BIMcloud.
И накрая силни аплодисменти за Help функционалността на ArchiCAD, която е по-силна отвсякога, подкрепена с множество видео материали, които демонстрират в детайли всички нови функции на програмата. Високото качество на тези клипове е доказателство за времето и ресурсите, които Graphisoft е вложила в тях и показва колко важен фактор за компанията е лекотата на усвояването на работата с програмата и използване на оптималните и възможности. За съжаление подобна ангажираност не е честа практика в AEC технологичната индустрия, където усвояването на каквото и да било приложение е трудно и изисква специализирано (и често скъпо) обучение.
Автор: Лахми Кемлани
Източник: AECBytes
