Заедно с множеството ползи Информационното моделиране на сгради (BIM) носи и редица предизвикателства пред проектантските екипи. BIM моделите съдържат значително по-голям обем данни в сравнение с двумерните CAD чертежи. В резултат членовете на екипа понякога се сблъскват с безизходици, свързани с достъпа до проекта, непознати в досегашните CAD проектантски методи. Традиционното споделяне на работата чрез прехвърляне на отделни CAD файлове до индивидуален член на екипа не е ефективно в случаите, когато целият проект е обединен в един-единствен BIM модел.Следователно BIM проектите изискват напълно нови методи за обмен на данни.
За да улеснят екипната работа в BIM проектите, производителите на софтуер развиха различни файлово-базирани решения за споделяне на проекта и съвместна работа. Към настоящия момент съществуват разнообразни технологични решения, които с различно ниво на успех отговарят на централния проблем – предоставянето на едновременен и равностоен достъп в реално време до BIM проекта, дори и на физически разпръснати екипи. Казано с други думи – колко лесно и бързо е за всеки член на екипа да сподели BIM модела и същевременно да работи спокойно и сигурно над своята част от проекта, минимизирайки възможността за възникване на конфликт, благодарение начина на съгласуване на проекта, при това без значение от физическото местоположение на всеки отделен член.
Решение, което заслужава голямо внимание и отговаря на нуждите на екипите за споделяне на модела при съвместни проекти е Активният Сървър/Клиент (Active Server/Client). Какво всъщност представлява това решение и какво предлага?

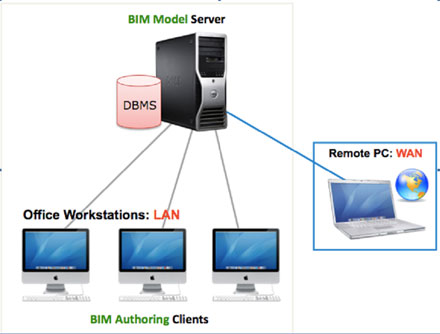

Активният Сървър/Клиент е специално разработен, за да подпомогне главната задача при споделянето на информация в интегрираните BIM проекти. При него BIM сървърът действа като активен сървър за данни, който не просто съхранява главния проект, а разбира присъщата „работна логика“ на проекта. За разлика от „глупавите“ файлови сървъри, които просто споделят данни на бинарно ниво, BIM сървърът активно контролира споделянето на частите на проекта между клиентите.
Осигуряването на възможността за работа над част от проекта на всеки клиент, изисква моделът да може да бъде управляван като отделни части. За да се постигне това, вътре в BIM модела частите трябва да бъдат превърнати в „атомни“ елементи (строителни елементи) и съхранявани като база данни на сървъра. От съществено значение тук е, че целостта на връзките между елементите и тяхната структура в BIM модела се запазват.
Резултат от превръщането на BIM моделите в съставни частици е огромната редукция на мрежовия трафик. Това позволява на неограничен брой клиенти да имат едновременен достъп до BIM моделите, независимо от размера на модела или локацията на клиента. В допълнение интегрираната система за съобщения в реално време добавя още ползи към интерактивното сътрудничество между всички клиенти през всякакъв вид мрежа (в това число WAN/Интернет).
Предимства при използването на активния сървър/клиент:
1. Високо усъвършенстване съвместните работни процеси, посредством LAN. В това число:
– Сътрудничество в реално време
– Минимални до нулеви конфликти при извършване на промени по модела
– Защита от повреда на данните на ниво сървър
– Без намаление на производителността при големи проекти
2. Необходима е обикновена Интернет връзка
3. Възможност за работа офлайн
Първото практическо приложение на Активния Сървър/Клиент, който осигурява динамична среда за сътрудничество на проектантски екипи, е реализирано от Graphisoft в BIM сървъра на ArchiCAD.
Съществени критерии за BIM сътрудничество в реално време

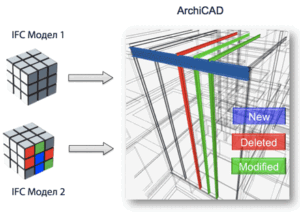

Производителите на софтуер често злоупотребяват с термини като „делта обмен“ („delta exchange“), което прави много трудно различаването на обикновена оптимизация на мрежата от същинското споделяне на модели. Само при тази обмяна („delta exchange“) сътрудничеството между проектантските екипи е реално и ефективно. За да сме в състояние да определим кои BIM решения са способни да улеснят сътрудничеството и обмяната на данни в реално време, би било полезно да се запознаем с няколко основни критерия.
Системна архитектура
Активен BIM server вместо пасивен файлов сървър >>> При работа с активния BIM сървър на ArchiCAD, клиентите никога не се нуждаят от директен достъп до целия BIM модел. Клиентите изпращат заявки към активния сървър, който управлява всички аспекти на проекта – т.е. извършва проектна, потребителска и протоколна организация. За разлика от активния сървър, други видове решения за оптимизация обмяната на данни са напълно зависими от клиента при управлението на централния BIM проект. Което означава, че огромно количество данни трябва да бъдат прехвърлени между клиентските компютри всеки път, когато се изисква синхронизация на проекта.
Структура на проекта
Обектна база данни вместо фиктивна база данни >>> При работа с активния BIM сървър на ArchiCAD, централният проект е обектна база данни, която може да осигури достъп до данни на ниво единичен елемент (строителен компонент). Този тип база данни управлява и поддържа своите съставна и проектна цялост, осигурявайки достъп до проекта по всяко време. За разлика от активния сървър, други видове решения за оптимизация обмяната на данни, могат да осигурят достъп на ниво елемент в силно ограничена степен, тъй като не си служат с възможностите на обектната база данни. При тези решения централният BIM проект трябва да бъде обединен по правилен начин, за да се избегнат конфликти при работата. Обединяването е ръчен процес, който изчиства структурата на данните и премахва временните данни. По време на този процес се изисква системният администратор да заключи централния проект, което означава, че клиентите няма да имат достъп до него и не могат да работят. Освен това процесът по обединяването изтрива цялата „история“ на споделения проект.
Синхронизация на проекта
Едновременен достъп вместо последователен достъп>>> При работа с активния BIM сървър на ArchiCAD, членовете на проектантския екип имат достъп до централния модел по всяко време и независимо от това, къде се намират. Което означава, че няма опашка от чакащи за синхронизация със сървъра. За разлика от активния сървър, други видове решения за оптимизация обмяната на данни могат само да ускорят в някаква степен процеса на синхронизация, но не могат да елиминират „последователната“ му природа. Очевидно е, че колкото по-голям е проектът, толкова повече време ще отнеме синхронизацията. Колкото по-голям става екипът, толкова по-голяма става опашката от чакащи, като неминуемо се достига до точката, в която добавянето на нови членове към екипа започва да пречи, вместо да е от полза за проекта. Нещо, което никога не може да се случи при активния BIM сървър.
Отдалечен достъп
Стандартна Интернет връзка вместо Специфична „WAN оптимизирана“ връзка >>> Както вече отбелязахме, при активния BIM сървър мрежовият трафик е силно редуциран – т.е. размерът на трансферираните пакети данни е сведен до килобайти, което е равностойно на стандартни мрежови операции, като преглеждането на уеб страница например. Това осигурява комуникация чрез стандартен TCP/IP протокол през всякакъв тип мрежа (включително LAN/WAN). За разлика от активния сървър, други видове решения за оптимизация обмяната на данни обикновено изискват специализирани комуникационни канали (като VPN връзка) и/или специфични протоколи, за да доставят адекватен (бърз и сигурен) достъп до BIM проекта дори от разстояние.
Среда за сътрудничество

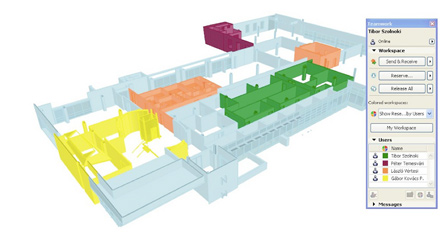

Реална визуална връзка с дейността на членовете на екипа>>> При работа с активния BIM сървър на ArchiCAD незабавната визуална връзка е осигурена за всеки клиент, който може да наблюдава активността на целия екип, тъй като се предоставя информация за това кой потребител над кои части от модела работи. Прибавено към възможността на потребителите да резервират и освобождават елементи само с един клик, това решение осигурява хармонична работна среда за сътрудничество, даваща резултати по отношение на производителността на екипа. За разлика от активния сървър, други видове решения за оптимизация обмяната на данни не предлагат подобна технология за обратна връзка и информация относно разпределението на работата между BIM клиентите, което на практика превръща сътрудничеството в „сляпо“.
